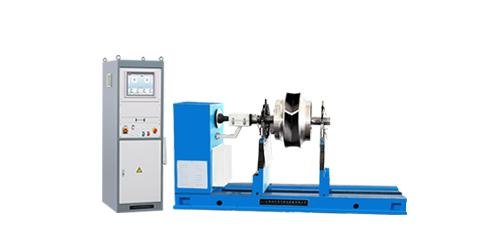

水泵葉輪萬向節平衡機
您當前位置：首頁 > 劍平動平衡機 > 水泵行業 > 水泵葉輪平衡機 > 水泵葉輪萬向節平衡機
產品描述 產品參數 產品相冊 產品視頻 成交案例 文件下載

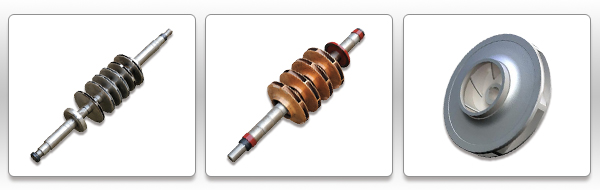

應用于多級泵葉輪，串級泵葉輪，中大型水泵葉輪等旋轉體工件的平衡校驗。
萬向節動平衡機使用劍平測量系統。動、靜平衡，支承方式多達10種，加去重、正反轉可靈活定制，測量顯示的平衡量及角度單位 可自定義，實現單位實時轉換，以滿足不同客戶需求。
采用萬向聯軸節器或齒輪箱傳動，可獲得多種平衡轉速或無極調速。
PHW-160H/PHW-300H/PHW-500H 萬向節平衡機
|
技術參數 |
PHW-160H | PHW-300H | PHW-500H | |
|
工件質量 |
160 | 300 | 500 | |
|
工件外徑 (mm) |
Φ1000 | Φ1200 | Φ1500 | |
|
兩支撐間距離 |
最小60 | 最?。╩in）60 | 最小60 | |
|
支承軸徑范圍 |
標準Φ15~75 |
標準Φ15~75 |
標準Φ15~75 |
|
|
萬向聯軸器端面至右支承座中心距離 |
1500 |
1500 |
1500 |
|
|
主軸轉速(r/min) |
600,1095+無極調速 | 600,1095+無極調速 | 600,1095+無極調速 | |
|
電機功率 |
3（變頻） | 3（變頻） |
4（變頻） |
|
|
萬向聯軸器扭矩(N·m) |
60 | 60 | 60 | |
|
可達剩余不平衡度 |
··· | ··· | ··· | |
| 不平衡減少率URR（%） | 95% | 95% | 95% | |
|
輸入電源 |
三相 380V 50HZ | 三相 380V 50HZ | 三相 380V 50HZ |
PHW-1000H/PHW-2000H 萬向節平衡機
|
技術參數 |
PHW-1000H |
PHW-2000H | |
|
工件質量 |
1000 |
2000 | |
|
工件外徑 (mm) |
Φ1600 |
Φ1800 | |
|
兩支撐間距離 |
最?。╩in）60 |
最?。╩in）60 | |
|
支承軸徑范圍 |
標準Φ25~120可增至Φ120~240 |
標準Φ25~120可增至Φ120~240 |
|
|
萬向聯軸器端面至右支承座中心距離 |
1600 |
1900 |
|
|
主軸轉速(r/min) |
600,1095+無極調速 |
485,818+無極調速 | |
|
電機功率 |
4（變頻） |
7.5（變頻） |
|
|
萬向聯軸器扭矩(N·m) |
250 |
300 | |
|
可達剩余不平衡度/每面 |
··· | ··· | |
| 不平衡減少率URR（%） | 95% | 95% | |
|
輸入電源 |
三相 380V 50HZ | 三相 380V 50HZ |
|
PHW-3000H/PHW-5000H 萬向節平衡機
|
技術參數 |
PHW-3000H |
PHW-5000H | |
|
工件質量 |
3000 |
5000 | |
|
工件外徑 (mm) |
Φ2100 |
Φ2400 | |
|
兩支撐間距離 |
最?。╩in）60 |
最?。╩in）320 | |
|
支承軸徑范圍 |
標準Φ25~120可增至Φ120~240 |
Φ40~380 |
|
|
萬向聯軸器端面至右支承座中心距離 |
1900 |
2500 |
|
|
主軸轉速(r/min) |
133,255,396,634,970+無極調速 |
133,255,396,634,970+無極調速 | |
|
電機功率 |
7.5（變頻） |
15（變頻） |
|
|
萬向聯軸器扭矩(N·m) |
700 |
1250 | |
|
可達剩余不平衡度/每面 |
··· | ··· | |
| 不平衡減少率URR（%） | 95% | 95% | |
|
輸入電源 |
三相 380V 50HZ | 三相 380V 50HZ |
|
